3 cách đấu tụ điện máy bơm nước đơn giản tại nhà

Tụ điện máy bơm nước là một linh kiện điện tử được dùng trong máy bơm nước để giúp thiết bị này có thể hoạt động được, đồng thời giúp bảo vệ động cơ máy bơm từ bên trong. Trong bài viết này, Thietbichuyendung.com.vn sẽ hướng dẫn bạn cách đấu tụ điện máy bơm nước đơn giản tại nhà cũng như cách kiểm tra tụ điện máy bơm nước để đảm bảo thiết bị luôn hoạt động ổn định.

3 cách đấu tụ điện máy bơm nước phổ biến

Cách đấu tụ máy bơm nước 1 pha có 4 dây ra

Chuẩn bị: kéo cắt dây điện, tua vít, băng dính điện, đồng hồ vạn năng

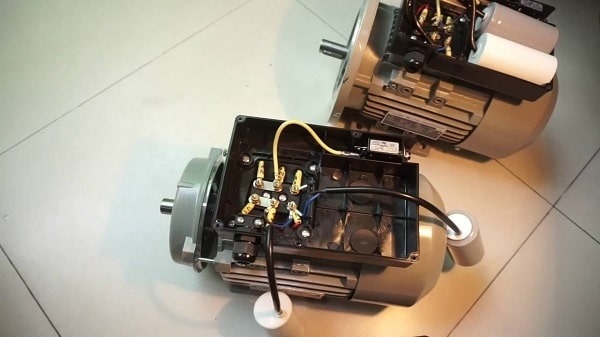

Cách đấu tụ máy bơm nước 1 pha có 4 dây ra

Các bước thực hiện:

Bước 1: Xác định cuộn dây đề (cặp dây có điện trở nhỏ hơn hoặc xảy ra quá trình nạp xả tại tụ đề) và cuộn dây chạy bằng cách dùng đồng hồ vạn năng dò từng cặp dây

Bước 2: Tạo một đầu nguồn bằng cách đấu một  đầu của cuộn dây đề vào một đầu dây của cuộn dây chạy

Bước 3: Đấu tiếp một đầu dây còn lại của cuộn dây đề vào tụ rồi đấu vào vít ly tâm

Bước 4: Đấu đầu dây thứ hai của cuộn dây chạy nối với cuộn dây đề. Tiếp đến, đấu một đầu dây còn lại của cuộn dây đề vào tụ điện

Bước 5: Đấu dây nguồn vào dòng điện phù hợp rồi khởi động máy bơm để thử hoạt động

Cách đấu tụ cho máy bơm 1 pha có 5 dây ra

Đây cũng là một trong những cách đấu tụ điện máy bơm nước 1 pha được sử dụng khá phổ biến hiện nay. Các bước tiến hành bao gồm:

Cách đấu tụ cho máy bơm 1 pha có 5 dây ra

Bước 1: Xác định 10 cặp điện trở của 5 đầu dây (R, S, Hi, Me, Lo) bằng đồng hồ vạn năng. Cặp dây nào có điện trở lớn nhất thì đó là R và S, 3 dây còn lại là Hi, Me, Lo

Bước 2: Chập 3 đầu dây Hi, Me, Lo lại với nhau và tiến hành kiểm tra điện trở giữa điểm chập này so sánh với 2 dây R và S. Dây R sẽ có điện trở lớn hơn. Dây còn lại sẽ là S.

Bước 3: Tách 3 đầu dây Hi, Me, Lo ra và tiến hành đo điện trở của từng dây với dây R hoặc S:

• Đo điện trở từng dây với R: Điện trở nhỏ nhất là dây Hi, điện trở lớn nhất là dây Lo, còn lại là dây Me
• Đo điện trở từng dây với S: Lo có điện trở nhỏ nhất, Hi có điện trở lớn nhất, còn lại là dây Me

Bước 4: Sau khi đã xác định được các dây, bạn chỉ cần lắp lại hoàn thiện máy bớm và cho hoạt động thử là được.

Cách đấu tụ điện máy bơm hỏa tiễn

Bước 1: Dùng đồng hồ vạn năng để xác định các đầu dây đề xem đâu là dây trung dây, dây làm việc, dây trung tính, dây khởi động

Cách lắp tụ điện máy bơm nước hỏa tiễn

Bước 2: Đấu đầu dây khởi động vào 1 dây của tụ điện máy bơm hỏa tiễn (bạn có thể bỏ qua dây trung tính)

Bước 3: Đấu dây trung dây với 1 dây của nguồn điện

Bước 4: Đấu dây làm việc với 1 dây của tụ điện máy bơm hỏa tiễn 1 pha và 1 dâu của nguồn điện

Bước 5: Sau khi hoàn thành các bước trên, hãy kiểm tra hoạt động của máy bơm xem nó hoạt động ổn định chưa

Xem thêm: 2 cách kiểm tra máy phát điện trên ô tô thông dụng nhất hiện nay

Cách kiểm tra tụ máy bơm

Để kiểm tra tụ máy bơm nước, các bạn cần phải có một thiết bị đo điện hỗ trợ, đó chính là đồng hồ vạn năng. Bạn có thể tham khảo một số loại như: Kyoritsu 1009, Kyoritsu 1062, Hioki 3244-60, Sanwa CD800a,… và tiến hành theo các chỉ dẫn dưới đây:

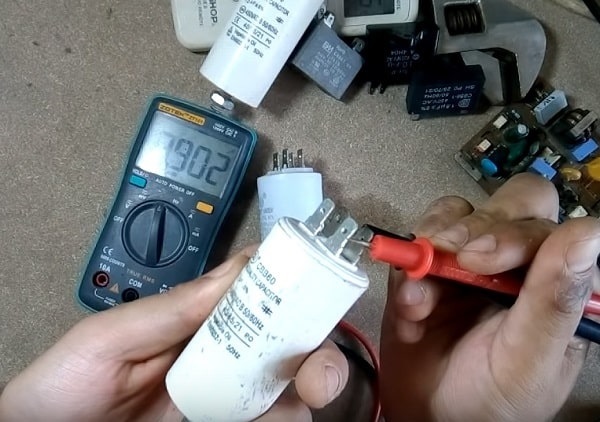

Cách kiểm tra tụ máy bơm

Bước 1: Trên đồng hồ vạn năng chọn thang đo điện trở rồi nhấn vào nút vàng để chuyển về chế độ đo tụ điện.

Bước 2: Nối 2 đầu dò với đồng hồ đo điện và kẹp vào 2 đầu tụ của máy bơm nước 1 pha.

Bước 3: Theo dõi kết quả đo được trên màn hình hiển thị và so sánh nó với thông số trên tụ điện của máy bơm:

• Kết quả đo trả về trùng với thông số cho phép của tụ thì nghĩa là tụ còn tốt
• Kết quả đo không thấp hoặc cao hơn nhiều so với thông số cho phép (trên hoặc dưới 5%, đó là sai số của tụ, bạn không cần quá quan tâm về vấn đề này)
• Kết quả không được hiển thị trên màn hình thì tức là tụ điện đã hỏng hoặc chết

Như vậy, trong bài viết này, chúng tôi đã hướng dẫn cho bạn chi tiết cách đấu tụ điện máy bơm nước cũng như phương pháp kiểm tra tụ máy bơm nước bằng đồng hồ vạn năng. Hy vọng những thông tin trên sẽ giúp ích cho bạn trong quá trình làm việc.
