Điện áp định mức là gì? Ký hiệu, đơn vị và công thức tính điện áp định mức

Mỗi lưới điện đều có một điện áp định mức để có thể vận hành ổn định, đảm bảo an toàn cho hệ thống và con người. Vậy, bạn có biết điện áp định mức là gì? Ký hiệu đơn vị điện áp định mức cũng như công thức tính điện áp định mức như thế nào? Bạn hãy cùng Thietbichuyendung.com.vn tìm hiểu những thông tin dưới đây.

Điện áp định mức là gì?

Trước khi biết về công thức tính, bạn cần biết điện áp định mức là gì? U định mức là gì? Câu trả ngay sau đây:

Điện áp định mức (còn được gọi là điện áp định danh) có nghĩa là giá trị điện áp tối đa để mạch điện, linh kiện hay thiết bị có thể hoạt động an toàn, không bị hỏng hóc. Điện áp định mức được dùng làm cơ sơ trong quá trình thiết kế và vận hành lưới điện.

Điện áp định mức là giá trị điện áp tối của mạch điện để thiết bị vận hành ổn định

Chính vì vậy, điện áp định danh được dùng là đại lượng quan trọng số 1 trong lưới điện. Sau khi có được U định mức, các kỹ sư có thể tiến hành thiết kế lưới điện phù hợp. Điện áp định mức sẽ quyết định khả năng tải của lưới điện. Từ đó, người thiết kế có thể lên được kết cấu, thiết bị phù hợp để hoàn thành lưới điện.

Hiện nay, lưới điện đang có hai loại chính: loại điện áp dây ( điện áp giữa 2 dây), điện áp pha (điện áp giữa dây pha và dây trung tình hoặc đất). Điện áp dây còn gọi là điện áp danh chính. Với những lưới điện hạ áp sẽ dùng điện áp pha có giá trị được viết dưới điện áp dây sau dấu phân số.

Ký hiệu của điện áp định mức

Tiếp theo, bạn cần biết ký hiệu của điện áp định mức để xác định được giá trị của điện áp cũng như tính toán hợp lý. Ký hiệu điện áp định mức Uđm hoặc Udđ.

Đơn vị điện áp định mức

Vậy đơn vị của điện áp định mức là gì? Đơn vị điện áp định mức cũng tương tự như điện áp thông thường là Vôn, Vol (ký hiệu là V). Quy đổi điện áp định mức:  1V=0,001kV.  1kV=1000V.

Các cấp điện áp của hệ thống điện lưới tại Việt Nam

Tại Việt Nam có các cấp điện áp danh định là:

• Hạ áp: 0.38/0.22 kV – thiết bị điện có thể sử dụng trực tiếp.
• Trung áp: 6- 10 – 15 – 22 – 35 kV.
• Cao áp: 110 – 220 kV
• Siêu cao cáp: 500 kV.

Mỗi mức điện áp định mức khác nhau sẽ có khả năng tải được lượng công suất khác nhau. Điện áp định mức cũng hoạt động trong một khoảng cách nhất định.

Điện áp định mức của những thiết bị điện hay máy biến áp sẽ có giá trị bằng hoặc gần bằng điện áp định mức của lưới điện đó.

Cách tính điện áp định mức

Điện áp định mức đóng vai trò quan trọng với lưới điện để thiết bị có thể vận hành ổn định. Do vậy, bạn cần xác định được u định mức trong khi thiết kế và vận hành lưới điện. Vậy cách tính điện áp định mức như thế nào? Bạn có thể tham khảo hướng dẫn cách tính điện áp định mức cũng như công thức tính điện áp định mức ngay dưới đây.

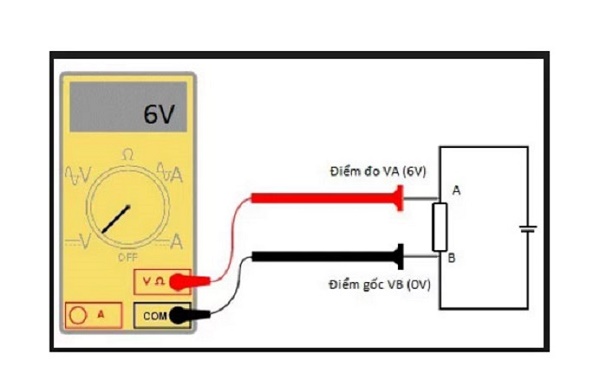

Tính điện áp định mức cần thiết để sử dụng đúng thiết bị điện

Trước tiên, bạn cần hiểu về dung sai của U định mức. Dung sai sẽ thường được tính theo hệ phần trắm (%). Dung sai hiển thị dải điện áp tối thiểu và tối đa để hệ thống có thể bị lỗi hoặc không hoạt động. Tiếp đó, để thực hiện tính định áp định mức, bạn cần tham khảo ví dụ dưới đây:

Thiết bị có điện áp 100V với dung sai là 10%. Khi đó, U định mức tối đa sẽ là 110V và tối thiểu là 90V. Các nhà sản xuất sẽ cung cấp dung sai dưới dạng % trong biểu dữ liệu thành phần, thiết bị hoặc hệ thống điện.

Tiếp theo, bạn có thể tham khảo ví dụ điện áp định mức của hệ thống hay mạch điện có vận hành hay không.

Ví dụ 1

• Điện áp định mức = 24V +/- 10%
• Điện áp danh định = 25V

Như vậy, hệ thống vẫn đang làm việc ổn đinh, chính xác do điện áp định mức chưa vượt quá điện áp danh định.

Ví dụ 2

• Điện áp định mức = 24V +/- 10%
• Điện áp danh định = 19,8V

Với điện áp định mức trên, hệ thống không làm việc. Các thiết bị và hệ thống sẽ không hoạt động do điện áp danh định thấp hơn phạm vi dung sai định mức.

Trong quá trình vận hành, bạn có thể sử dụng các loại thiết bị đo để kiểm tra điện áp định mức của lưới điện để đảm bảo sử dụng các thiết bị phù hợp. Những thiết bị đo phổ biến như đồng hồ đo điện vạn năng, ampe kìm…

Bạn cũng cần lưu ý nên chọ những thiết bị đo chất lượng để thực hiện đo chính xác như đồng hồ đo điện Hioki, Kyoritsu… Một số sản phẩm bán chạy như: Hioki DT4254, Hioki DT4256…

Với việc tìm hiểu về điện áp định mức là gì sẽ giúp bạn dễ dàng kiểm tra và vận hành lưới điện ổn định, hiệu quả cao. Từ đó, bạn cũng có thể sử dụng các thiết bị điện phù hợp, chạy tốt mang lại hiệu suất làm việc tăng cao.
