Hướng dẫn đo điện trở cách điện máy biến áp chi tiết

19/05/2022 1216

Để đảm bảo an toàn cho người và hệ thống điện thì cần thường xuyên kiểm tra và đo máy biến áp. Cách đo điện trở cách điện máy biến áp như thế nào? Hãy cùng Thiết bị chuyên dụng tìm hiểu nhé!

Tìm hiểu về máy biến áp

Để biết cách đo điện trở cách điện máy biến áp như thế nào, chúng ta cần hiểu về thiết bị này. Máy biến áp là thiết bị điện từ tĩnh, có nguyên lý hoạt động dựa vào cảm ứng điện từ. Chúng sẽ truyền năng lượng hoặc tín hiệu của dòng điện xoay chiều giữa các mạch điện theo một nguyên tắc nhất định.

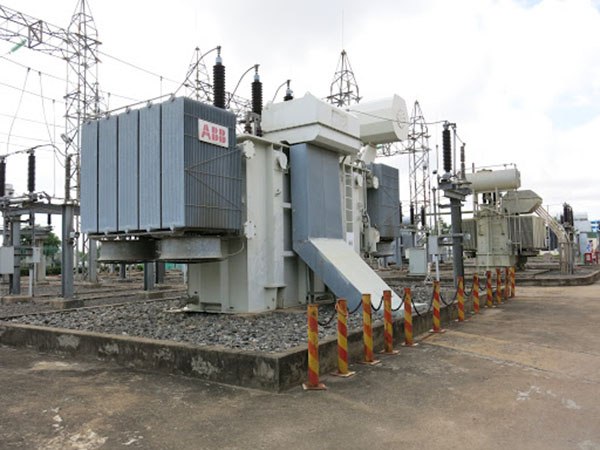

Máy biến áp

Máy biến áp

Công dụng của máy biến áp là biến đổi hệ thống dòng điện xoay chiều ở điện áp này thành hệ thống điện xoay chiều ở một điện áp khác. Tần số dòng điện không thay đổi. Máy được ứng dụng nhiều trong các nhà máy phát điện, xưởng sản xuất, khu công nghiệp,…

Tại sao cần kiểm tra điện trở cách điện máy biến áp?

Đo điện trở cách điện máy biến áp 3 pha hay 1 pha là công việc định kỳ. Nó sẽ là hạng mục đầu tiên khi tiến hành kiểm tra hệ thống điện. Thao tác này sẽ giúp đánh giá tình trạng cách điện của máy biến áp. Đảm bảo an toàn cho người và thiết bị sử dụng điện.

Kiểm tra máy biến áp

Kiểm tra máy biến áp là công việc cần thực hiện định kỳ

Việc kiểm tra điện trở cách điện máy biến áp có mục đích như sau:

  • Giúp kiểm tra tình trạng cách điện giữa các cuộn dây. Sớm nhận biết các sự cố có thể phát sinh như cháy, ngắn mạch.
  • Đảm bảo không để xảy ra tình trạng rò điện giữa các pha điện hoặc ở thân máy biến áp.
  • Từ đó xác định được những hạng mục tiếp theo có cần triển khai tiếp hay không.

Xem thêm: Giá trị điện trở cách điện bao nhiêu là đạt tiêu chuẩn an toàn?

Cách đo điện trở cách điện máy biến áp

Trước khi thực hiện kiểm tra, bạn cần dùng cồn vệ sinh các bề mặt sức phía cao và phía hạ của máy biến áp. Thao tác này giúp loại bỏ dòng rò trên bề mặt máy. Đồng thời ngắt kết nối dòng điện từ máy biến áp và nối đất. Cách đo điện trở cách điện máy biến áp 3 pha hay máy 1 pha đều giống nhau. Bạn đều cần thực hiện theo quy trình sau:

Đo điện trở cách điện giữa cuộn dây điện áp thấp với thân chính máy biến áp

Kiểm tra điện trở cách điện giữa cuộn dây điện áp thấp với thân chính máy biến áp.

Kiểm tra điện trở cách điện giữa cuộn dây điện áp thấp với thân chính máy biến áp.

  • Bước 1: Dùng thử nghiệm Megger ở phía điện áp thấp giống như hình minh họa.
  • Bước 2: Chuyển thang đo của đồng hồ đo điện trở cách điện về 1000V DC.
  • Bước 3: Sau khi đo được 1 phút thì ghi lại kết quả đo của đồng hồ Megomet.
  • Bước 4: Lặp lại phép đo một lần nữa giữa một pha khác với thân máy biến áp. Ví dụ như: thân a & TR, thân b & TR, thân C & TR.

Tiêu chuẩn đo điện trở cách điện máy biến áp mới cần phải lớn hơn Giga Ohm (GΩ), máy biến áp cũ phải lớn hơn 300 Mega Ohm.

Đo điện trở cách điện giữa cuộn dây điện áp thấp và cuộn dây điện áp cao

Kiểm tra điện trở cách điện giữa cuộn dây điện áp thấp và cuộn dây điện áp cao

Kiểm tra điện trở cách điện giữa cuộn dây điện áp thấp và cuộn dây điện áp cao

  • Bước 1: Chuyển thang đo của đồng hồ đo điện trở cách điện về 2500V DC.
  • Bước 2: Sau khi đo được một phút thì ghi lại kết quả đo.
  • Bước 3: Lặp lại thí nghiệm trên với các pha khác. Ví dụ như A&a, A&b, A&c, A&n, B&b, B&c, B&n, C&n…

Tiêu chuẩn kiểm tra điện trở cách điện máy biến áp của lần này là phải đảm bảo lớn hơn 1 Ohm.

Kiểm tra điện trở cách điện giữa cuộn dây cao áp và thân chính máy biến áp

Kiểm tra điện áp cách điện giữa cuộn dây cao áp và thân chính máy biến áp

Kiểm tra điện áp cách điện giữa cuộn dây cao áp và thân chính máy biến áp

  • Bước 1: Chỉnh thang đo của đồng hồ Megomet về 5000VDC.
  • Bước 2: Sau khi đo được 1 phút thì ghi lại kết quả điện trở trên đồng hồ.
  • Bước 3: Lặp lại thao tác trên giữa một pha khác với thân máy biến áp.

Điện trở cách điện của máy biến áp phải lớn hơn 1 Giga Ohm. Máy biến áp cũ thì cần lớn hơn 300 Mega Ohm.

Gợi ý đồng hồ đo điện trở cách điện cho máy biến áp

Để thực hiện kiểm tra điện trở cách điện máy biến áp, người ta thường dùng đồng hồ Megomet của các hãng lớn, uy tín. Như đồng hồ đo điện trở cách điện Kyoritsu, đồng hồ đo cách điện Hioki,… Trong bài viết này, chúng tôi xin giới thiệu những mẫu đồng hồ Megomet chất lượng phù hợp với việc kiểm tra điện trở cách điện cho máy biến áp nhất. Mời bạn đọc tham khảo!

Đồng hồ đo điện trở cách điện Hioki IR4056-21

Hioki IR4056-21 là một trong những thiết bị đo điện trở cách điện nổi bật hiện nay. Sản phẩm có thể thực hiện 5 dải đo từ 50V đến 1000V với kết quả đo chuẩn xác. Vì vậy, máy có thể dùng trong nhiều môi trường làm việc khác nhau. Hioki IR4056-21 hiện đang được nhiều kỹ sư, kỹ thuật viên, thợ điện,… tin dùng.

Đồng hồ đo điện trở cách điện Hioki IR4056-21

Đồng hồ đo điện trở cách điện Hioki IR4056-21

Đồng hồ đo điện trở cách điện Kyoritsu 3005A

Kyoritsu 3005A là thiết bị đo điện trở cách điện với dải đo rộng. Máy đo điện trở cách điện với điện áp thử là 250V/500V/1000V. Phạm vi đo là 20MΩ/200MΩ/2000MΩ. Sản phẩm còn được tích hợp tính năng đo tự động nhận thang đo với độ chính xác cao. Ngoài ra, máy còn đáp ứng các tiêu chuẩn về an toàn quốc tế. Đảm bảo an toàn cho người dùng và thiết bị điện. Rất phù hợp sử dụng để kiểm tra và đo điện trở cách điện máy biến áp.

đồng hồ đo điện trở cách điện Kyoritsu 3005A

Đồng hồ đo điện trở cách điện Kyoritsu 3005A

Đồng hồ đo điện trở cách điện Kyoritsu 3007A

Kyoritsu 3007A là dòng máy đo điện trở cao cấp rất được ưa chuộng hiện nay. Thiết bị sở hữu khả năng đo đa năng. Cho phép bạn đo điện trở lên tới 2000MΩ, đo liên tục lên tới 2000Ω. Đồng thời, Kyoritsu 3007A hỗ trợ đo dải điện áp lên tới 1000V, đo thông mạch dòng liên tục là 200mA và có thể hiển thị giá trị điện áp AC. Các phép đo của máy có độ chính xác cao, đáng tin cậy.

Bài viết trên đã hướng dẫn bạn quy trình đo điện trở cách điện máy biến áp. Mong rằng thông tin này sẽ giúp bạn trong công việc. Nếu bạn có nhu cầu sử dụng các thiết bị đo điện chính hãng, vui lòng liên hệ HOTLINE Hà Nội: 0902 148 147 – TP.HCM: 0979 244 335 để được tư vấn. Hoặc truy cập vào các website Maydochuyendung.com, Hiokivn.com, Kyoritsuvietnam.net để đặt hàng trực tuyến nhé!
