Hướng dẫn cách lắp bảng điện dân dụng chi tiết đơn giản

Trong mỗi hệ thống điện của gia đình đều cần sử dụng bảng điện dân dụng để có thể vận hành các thiết bị được tốt nhất. Vậy cách lắp bảng điện dân dụng như thế nào? Bạn hãy cùng Thietbichuyendung.com.vn tìm hiểu ngay dưới đây nhé

Bảng điện dân dụng là gì?

Bảng điện dân dụng được hiểu đơn giản là nơi lắp đặt các thiết bị trong hệ thống điện của tòa nhà, gia đình. Bảng điện có nhiệm vụ phân phối và điều khiển nguồn năng lượng điện cho toàn mạng điện. Trên các bảng điện dân dụng sẽ bao gồm những thiết bị điện, thiết bị đóng cắt và lấy điện.

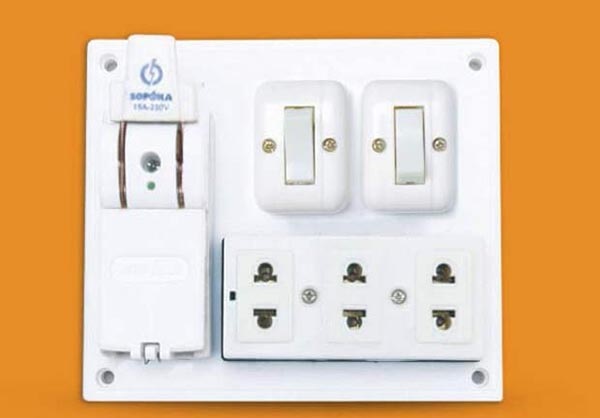

Bảng điện dân dụng dùng chủ yếu trong gia đình

Hiện nay các ngôi nhà đều đang sử dụng hai loại chính: bảng điện chính và bảng điện nhánh. Trong đó, bảng điện chính sẽ cung cấp nguồn năng lượng điện cho toàn bộ hệ thống điện.

Trên bảng điện này sẽ thường có cầu dao điện, cầu chì và aptomat tổng. Trong khi đó, bảng điện nhánh sẽ cấp điện cho các thiết bị điện trong nhà như cầu chì, công tắc, ổ lấy điện.

Xem thêm: Cách vẽ sơ đồ điện nhà cấp 4 đơn giản đúng kỹ thuật

Hướng dẫn lắp bảng điện dân dụng

Trước khi tìm hiểu cách lắp bảng điện dân dụng bạn cần chuẩn bị những vật dụng cần thiết. Nhờ vậy, bạn có thể thực hiện lắp hoàn thiện.

• Bảng điện
• Kìm cắt dây
• Kìm mỏ nhọn
• Dao
• Khoan tay
• Tua vít
• Bút thử điện
• Băng dính cách điện và giấy ráp.
• Ổ cắm và phích cắm
• Cầu chì
• Công tắc hai cực
• Thiết bị điện
• Dây điện lõi một sợi.

Cách vẽ sơ đồ lắp đặt mạch điện bảng điện

Tiếp theo trước khi lắp bảng điện, bạn cần vẽ sơ đồ mạch điện. Bạn có thể tham khảo cách vẽ sơ đồ lắp đặt mạch điện bảng điện bên dưới.

Sơ đồ bảng điện 2 công tắc 2 bóng đèn

Với sơ đồ mạch điện bảng điện sẽ giúp bạn dễ dàng xác định được vị trí lắp đặt của các thiết bị trên bảng điện. Từ đó, bạn có thể tiến hành lắp bảng điện dễ dàng.

Các bước vẽ bảng điện như sau:

Bước 1: Tiến hành vẽ đường dây nguồn.

Bước 2: Xác định vị trí để lắp đặt bảng điện, bóng đèn cùng các thiết bị sử dụng điện cần thiết.

Bước 3: Xác định vị trí lắp các phần tử và các thiết bị trên bảng điện

Bước 4: Thực hiện cách nối dây trong bảng điện theo sơ đồ nguyên lý.

Xem thêm: Hiện điện thế là gì? Đơn vị, công thức tính hiệu điện thế

Cách lắp bảng điện

Tiếp theo Thietbichuyendung.com.vn sẽ hướng dẫn lắp bảng điện gia đình đơn giản dễ thực hiện. Bạn có thể thực hiện theo các bước như sau:

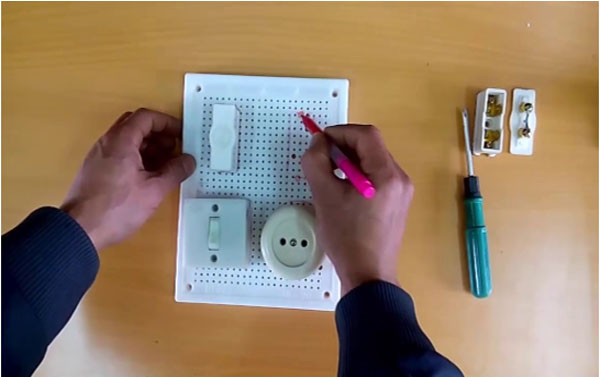

Bước 1: Vạch dấu

Vạch dấu tại những vị trí theo bản vẽ sơ đồ mạch điện trước đó.

Bước 2: Khoan lỗ cho bảng điện

Tiếp đó, bạn sử dụng máy khoan cầm tay để khoan những lỗ tại vị trí đánh dấu. Những lỗ khoan sau đó sẽ được luồn dây và ốc vít. Bạn cần lưu ý nên khoan lỗ thẳng để luồn dây được dễ dàng hơn.

Bước 3: Nối dây mạch điện

Dựa vào sơ đồ mạch điện đã vẽ, tiến hành nối dây điện. Khi nối, bạn cần đảm bảo các các mối dây chắc chắn, an toàn, đúng theo yêu cầu.

Lắp và nối dây các thiết bị trên bảng điện

Bước 4: Lắp đặt thiết bị vào bảng điện

Bạn chú ý quan sát sơ đồ rồi lắp các thiết bị vào bảng điện như cầu chỉ, ổ cắm… vào những vị trí đã được đi dây. Bạn cần đảm bảo thiết bị lắp đúng vị trí để bảng điện có thể sử dụng được, đảm bảo an toàn về điện.

Bước 5: Kiểm tra lại mạch điện

Sau khi đã hoàn thành lắp bảng điện dân dụng, bạn cần chú ý kiểm tra bằng cách cho nguồn điện chạy. Khi đó, đảm bảo các thiết bị hoạt động ổn định.

Hướng dẫn cách lắp bảng điện có một cầu chì

Đối với những bảng điện có một cầu chì thì cách lắp cũng rất đơn giản. Bạn có thể tham khảo những bước dưới đây:

Cách lắp bảng điện 1 cầu chì

• Đấu dây pha vào cầu chì cùng một công tắc. Sau đó đấu một dây từ cầu chì vào ổ cắm sao cho thích hợp.
• Đấu ba đường dây trung tính vào ổ cắm.
• Đấu ba đường dây pha với hai chốt của công tắc còn lại. Lưu ý với hai công tắc này bạn nên dùng loại bóng đèn huỳnh quang đãng và dây tóc.
• Đấu dây với cầu chỉ để cấp điện cho mạch điện.
• Sau khi hoàn thành đấu nối, bạn có thể sử dụng những thiết bị như đồng hồ ampe hoặc đồng hồ vạn năng điện tử để kiểm tra dòng điện và điện áp đã ổn định hay không, các thiết bị hoạt động tốt.
• Bạn có thể tham khảo một số sản phẩm được dùng nhiều trong kiểm tra điện như:

Trên đây là những hướng dẫn cách lắp bảng điện gia đình đơn giản dễ thực hiện. Qua bài viết, Thietbichuyendung.com.vn hy vọng sẽ giúp bạn có  thể lắp bảng điện chính xác, mang lại hiệu quả cao khi sử dụng.
