Nối đất bảo vệ là gì? Công dụng và cách thực hiện nối đất bảo vệ

Khi thiết kế hệ thống điện, bạn cần luôn quan tâm đến nối đất bảo vệ để đảm bảo an toàn cho mạng điện. Vậy nối đất bảo vệ là gì? Nối đất bảo vệ có tác dụng gì? Bạn hãy cùng Thietbichuyendung.com.vn tìm hiểu những thông tin về nối đất bảo vệ dưới đây nhé.

Nối đất bảo vệ là gì?

Tìm hiểu nối đất bảo vệ là gì?

Nối đất là gì? hay nối đất bảo vệ là gì chính là công việc cần quan tâm khi thiết kế hệ thống điện cho tòa nhà. Bạn có thể tham khảo cầu trả lời dưới đây.

Nối đất bảo vệ còn được gọi là nối đất, tiếp đất hay tiếp địa. Đây chính là hình thức kết nối giữa các thiết bị sử dụng điện với mặt đất. Nối đất bảo vệ chính là ngăn nhưng tình trạng nguy cấp khi các thiết bị có hiện tượng bị hư hỏng hoặc rò rỉ điện.

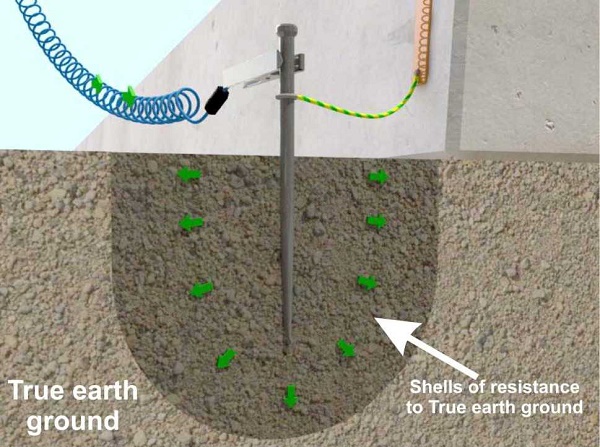

Nối đất bảo vệ cho hệ thống điện

Bảo vệ nối đất cũng chính là bảo vệ các thiết bị điện trong gia đình. Đồng thời, nối đất còn có tác dụng mang đến sự an toàn cho con người.

Các loại nối đất bảo vệ

Hiện nay, trong hệ thống gồm có 3 loại tiếp đất khác nhau:

Nối đất làm việc: là nối các điểm của mạng điện với hệ thống nối đất để các chế độ làm việc của mạng điện được bình thường.

Nối đất an toàn: là cách nối đất cho những phần tử không mang điện áp như vỏ máy, khung máy… với hệ thống nối đất để đảm bảo an toàn cho người khi tiếp xúc với những phần tử này nhưng có điện.

Nối đất chống sét: là nối các thiết bị chống sét với hệ thống tiếp đất để đảm bảo an toàn cho con người, công trình nhà ở, thiết bị điện khi có sấm sét.

Hệ thống tiếp đất sẽ bao gồm hai phần: điện trở của bản thân điện cực kim loại và điện trở của khối đất tại nơi tham quá quá trình tản dòng điện vào đất. Điện trở sẽ phụ thuộc vào kích thước, độ sâu khi chôn và điện trở suất của đất.

Xem thêm: Cách kiểm tra dây điện bị đứt bằng đồng hồ đảm bảo an toàn

Mục đích của việc nối đất bảo vệ

Sau khi tìm hiểu về nối đất bảo vệ là gì, bạn cũng có thể hiểu sơ qua nối đất bảo vệ có tác dụng gì đúng không? Thietbichuyendung.com.vn sẽ đưa ra một số tác dụng của nối đất bảo vệ để bạn thấy được tầm quan trọng của công việc này.

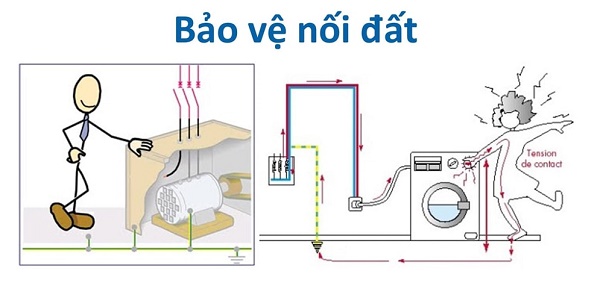

Nối đất giúp đảm bảo an toàn cho con người và thiết bị điện

Mục đích của việc nối đất bảo vệ là ngăn chặn những sự cố nguy cấp khi những thiết bị điện sử dụng có hiện tượng hư hỏng hoặc bị rò rỉ điện. Đồng thời, nối đất bảo vệ có tác dụng đảm bảo an toàn cho các thiết bị điện và tính mạng con người khi xả ea xác sự cố rò rỉ điện, sự cố về thiên nhiên như mưa bão, sét đánh.

Nối đất bảo vệ được áp dụng trong mạng điện sẽ giảm dòng điện đi qua người về trị số an toàn, tăng dòng điện sự cố pha vỏ để bảo vệ các thiết bị. Đồng thời, cắt phần tử này ra khoải mang điện.

Do vậy, bảo vệ nối đất được coi là yếu tố cần có trong hệ thống điện, nhất là những gia đình sử dụng điện áp >1000V ở các phòng và ngoài trời. Nhờ vậy, các thiết bị sẽ tránh được sự cố rủi ro khi làm việc.

Cách thực hiện nối đất bảo vệ

Sau khi đã tìm hiểu nhiều thông tin về nối đất bảo vệ là gì? Nối đất bảo vệ để làm gì? Bạn cần tìm hiểu cách nối đất bảo vệ đúng kỹ thuật để đảm bảo hệ thống được kết nối chính xác, mang lại hiệu quả khi sử dụng.

Sau khi đã hiểu về nối đất bảo vệ để làm gì? Bạn sẽ cần tiến hành nối đất cho hệ thống điện. Dưới đây là những cách nối đất bảo vệ đúng kỹ thuật.

Yêu cầu trước khi nối đất

Cách thực hiện nối đất bảo vệ sẽ cần đảm bảo dây điện có mực điện trở thấp hơn 4Ω. Khi đó, dây nối đất sẽ mang lại hiệu quả tốt nhất do dòng điện đi qua dây nhỏ đi qua cơ thể và truyền xuống đất.

Với những tòa chung cư, nhà dân có thể dùng khung cửa kim loại chôn âm tường làm chân tiếp đất. Ngoài ra, bạn cần sử dụng dây kim loại để nối từ vỏ thiết bị điện và tiếp xúc trực tiếp với khung kim loại.

Chú ý quan trọng: Khi tiến hành đo và kiểm tra điện trở của dây hoặc điện trở nối đất, bạn cần chú ý sử dụng những dụng cụ đo điện trở chuyên dụng như đồng hồ vạn năng hoặc đồng hồ đo điện trở đất. Đây đều là những thiết bị có khả năng đo nhanh và chính xác.

Một số loại đồng hồ đo điện trở đất được sử dụng phổ biến như:

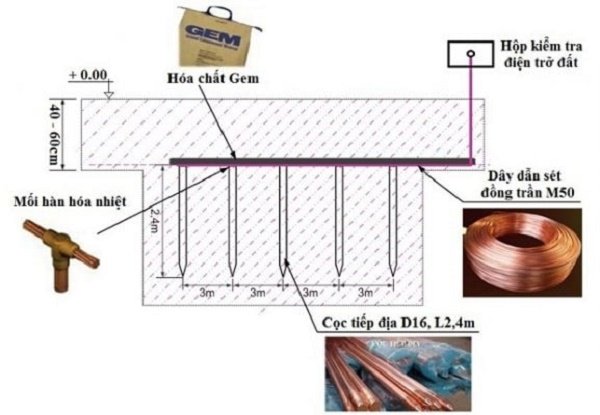

Sơ đồ nối đất bảo vệ phổ biến

Các bước thực hiện

Bước 1: Xác định chức năng hệ thống nối đất

Bước 2: kiểm tra và tiến hành tính điện trở suất của đất (dùng máy đo điện trở đất để đo).

Bước 3: Lên cấu hình cho hệ thống nối đất.

Bước 4: Xác định loại điện trở nối đất 1 cọc (rc)

Bước 5: Xác định điện trở nối đất n cọc (RC)

Bước 6: Xác định loại điện trở nối đất 1 cáp nối (dùng thanh ngang)

Bước 7: Xác định hiện trở nối đất với hệ thống cáp nối (dùng thanh ngang)

Như vậy, Thietbichuyendung.com.vn đã mang đến cho bạn những thông tin hữu ích về nối đất bảo vệ cho các hệ thống điện. Từ đó, bạn có thể hiểu thêm về tầm quan trọng và vai trò bảo vệ an toàn của hệ thống đối với thiết bị điện và con người.
